Мониторинг Kubernetes

Это руководство поможет вам собирать логи и метрики из вашего кластера Kubernetes и отправлять их в ClickStack для визуализации и анализа. Для демонстрационных данных при необходимости используется форк официального демо OpenTelemetry от ClickStack.

Предварительные требования​

Для выполнения этого руководства вам потребуется:

  • Кластер Kubernetes (рекомендуется v1.20+) как минимум с 32 GiB оперативной памяти и 100 GB дискового пространства, доступного на одном узле для ClickHouse.
  • Helm v3+
  • kubectl, настроенный для взаимодействия с кластером

Варианты развертывания​

Вы можете следовать этому руководству, используя один из следующих вариантов развертывания:

  • Open Source ClickStack: Разверните ClickStack полностью внутри вашего кластера Kubernetes, включая:

    • ClickHouse
    • HyperDX
    • MongoDB (используется для хранения состояния и конфигурации дашбордов)

  • Managed ClickStack, при котором ClickHouse и UI ClickStack (HyperDX) управляются в ClickHouse Cloud. Это устраняет необходимость запускать ClickHouse или HyperDX внутри вашего кластера.

Чтобы имитировать трафик приложения, вы можете дополнительно развернуть форк ClickStack для OpenTelemetry Demo Application. Он генерирует телеметрию, включая логи, метрики и трейсы. Если у вас уже есть рабочие нагрузки в кластере, вы можете пропустить этот шаг и отслеживать существующие поды, узлы и контейнеры.

Установка cert-manager (опционально)​

Если вашей конфигурации требуются TLS-сертификаты, установите cert-manager с помощью Helm:

# Add Cert manager repo

helm repo add jetstack https://charts.jetstack.io

helm install cert-manager jetstack/cert-manager --namespace cert-manager --create-namespace --set startupapicheck.timeout=5m --set installCRDs=true --set global.leaderElection.namespace=cert-manager

Развертывание демо-приложения OpenTelemetry (необязательно)​

Этот шаг необязателен и предназначен для пользователей, у которых нет подов для мониторинга. Пользователи с уже развёрнутыми сервисами в своей среде Kubernetes могут его пропустить, однако данная демонстрация включает инструментированные микросервисы, которые генерируют данные трассировки и воспроизведения сеансов, позволяя пользователям изучить все возможности ClickStack.

Далее описывается развертывание форка OpenTelemetry Demo Application от ClickStack в кластере Kubernetes, предназначенного для тестирования обсервабилити и демонстрации инструментирования. В состав входят микросервисы бэкенда, генераторы нагрузки, конвейеры телеметрии, поддерживающая инфраструктура (например, Kafka, Redis) и интеграции SDK с ClickStack.

Все сервисы развёртываются в пространстве имён otel-demo. Каждое развёртывание включает:

  • Автоматическое инструментирование с использованием OTel и SDKS ClickStack для трейсов, метрик и логов.
  • Все сервисы отправляют свою телеметрию в сборщик OpenTelemetry my-hyperdx-hdx-oss-v2-otel-collector (не развернут)
  • Проброс ресурсных тегов для корреляции логов, метрик и трассировок с помощью переменной окружения OTEL_RESOURCE_ATTRIBUTES.
## download demo Kubernetes manifest file
curl -O https://raw.githubusercontent.com/ClickHouse/opentelemetry-demo/refs/heads/main/kubernetes/opentelemetry-demo.yaml
# wget alternative
# wget https://raw.githubusercontent.com/ClickHouse/opentelemetry-demo/refs/heads/main/kubernetes/opentelemetry-demo.yaml
kubectl apply --namespace otel-demo -f opentelemetry-demo.yaml

После развертывания демонстрационного примера убедитесь, что все поды успешно созданы и находятся в состоянии Running:

kubectl get pods -n=otel-demo

NAME                                 READY   STATUS    RESTARTS   AGE
accounting-fd44f4996-fcl4k           1/1     Running   0          13m
ad-769f968468-qq8mw                  1/1     Running   0          13m
artillery-loadgen-7bc4bdf47d-5sb96   1/1     Running   0          13m
cart-5b4c98bd8-xm7m2                 1/1     Running   0          13m
checkout-784f69b785-cnlpp            1/1     Running   0          13m
currency-fd7775b9c-rf6cr             1/1     Running   0          13m
email-5c54598f99-2td8s               1/1     Running   0          13m
flagd-5466775df7-zjb4x               2/2     Running   0          13m
fraud-detection-5769fdf75f-cjvgh     1/1     Running   0          13m
frontend-6dcb696646-fmcdz            1/1     Running   0          13m
frontend-proxy-7b8f6cd957-s25qj      1/1     Running   0          13m
image-provider-5fdb455756-fs4xv      1/1     Running   0          13m
kafka-7b6666866d-xfzn6               1/1     Running   0          13m
load-generator-57cbb7dfc9-ncxcf      1/1     Running   0          13m
payment-6d96f9bcbd-j8tj6             1/1     Running   0          13m
product-catalog-7fb77f9c78-49bhj     1/1     Running   0          13m
quote-576c557cdf-qn6pr               1/1     Running   0          13m
recommendation-546cc68fdf-8x5mm      1/1     Running   0          13m
shipping-7fc69f7fd7-zxrx6            1/1     Running   0          13m
valkey-cart-5f7b667bb7-gl5v4         1/1     Running   0          13m

Архитектура демо​

Демо состоит из микросервисов, написанных на разных языках программирования, которые взаимодействуют друг с другом по gRPC и HTTP, а также генератора нагрузки, использующего Locust для имитации пользовательского трафика. Исходный код этого демо был изменён для использования инструментации ClickStack.

Архитектура

Источник: https://opentelemetry.io/docs/demo/architecture/

Дополнительные сведения о демо приведены в:

Добавьте репозиторий Helm-чартов ClickStack​

Для развертывания ClickStack используется официальный Helm-чарт.

Для этого необходимо добавить Helm-репозиторий HyperDX:

helm repo add hyperdx https://hyperdxio.github.io/helm-charts
helm repo update

Развертывание ClickStack​

После установки Helm-чарта можно развернуть ClickStack в кластере. Можно либо запустить все компоненты, включая ClickHouse и HyperDX, в среде Kubernetes, либо развернуть только коллектор и использовать управляемый ClickStack для ClickHouse и интерфейса HyperDX.


ClickStack Open Source (самоуправляемое развертывание)

Следующая команда устанавливает ClickStack в пространство имён otel-demo. Helm-чарт разворачивает:

  • Экземпляр ClickHouse
  • HyperDX
  • Дистрибутив OTel collector от ClickStack
  • MongoDB для хранения состояния приложения HyperDX
Примечание

Вам может потребоваться настроить параметр storageClassName в соответствии с конфигурацией кластера Kubernetes.

Пользователи, которые не развертывают демонстрацию OTel, могут изменить пространство имён, выбрав подходящее.

helm install my-hyperdx hyperdx/hdx-oss-v2   --set clickhouse.persistence.dataSize=100Gi --set global.storageClassName="standard-rwo" -n otel-demo
ClickStack в продакшене

Этот Helm-чарт также устанавливает ClickHouse и OTel collector. Для продуктивной среды рекомендуется использовать операторы ClickHouse и OTel collector и/или Managed ClickStack.

Чтобы отключить ClickHouse и OTel collector, задайте следующие значения:

helm install myrelease <chart-name-or-path> --set clickhouse.enabled=false --set clickhouse.persistence.enabled=false --set otel.enabled=false
Управляемый ClickStack

Если вы предпочитаете использовать управляемый ClickStack, вы можете развернуть ClickStack и отключить включённый в него ClickHouse.

Примечание

На данный момент чарт всегда разворачивает и HyperDX, и MongoDB. Хотя эти компоненты предоставляют альтернативный способ доступа, они не интегрированы с аутентификацией ClickHouse Cloud. В этой модели развертывания они предназначены для администраторов, так как предоставляют доступ к защищённому ключу ингестии, необходимому для приёма данных через развернутый OTel collector, и не должны быть доступны конечным пользователям.

# specify ClickHouse Cloud credentials
export CLICKHOUSE_URL=<CLICKHOUSE_CLOUD_URL> # full https url
export CLICKHOUSE_USER=<CLICKHOUSE_USER>
export CLICKHOUSE_PASSWORD=<CLICKHOUSE_PASSWORD>

helm install my-hyperdx hyperdx/hdx-oss-v2  --set clickhouse.enabled=false --set clickhouse.persistence.enabled=false --set otel.clickhouseEndpoint=${CLICKHOUSE_URL} --set clickhouse.config.users.otelUserName=${CLICKHOUSE_USER} --set clickhouse.config.users.otelUserPassword=${CLICKHOUSE_PASSWORD} --set global.storageClassName="standard-rwo" -n otel-demo

Чтобы проверить статус развертывания, выполните следующую команду и убедитесь, что все компоненты находятся в состоянии Running. Обратите внимание, что при использовании управляемого ClickStack компонент ClickHouse будет отсутствовать:

kubectl get pods -l "app.kubernetes.io/name=hdx-oss-v2" -n otel-demo

NAME                                                    READY   STATUS    RESTARTS   AGE
my-hyperdx-hdx-oss-v2-app-78876d79bb-565tb              1/1     Running   0          14m
my-hyperdx-hdx-oss-v2-clickhouse-57975fcd6-ggnz2        1/1     Running   0          14m
my-hyperdx-hdx-oss-v2-mongodb-984845f96-czb6m           1/1     Running   0          14m
my-hyperdx-hdx-oss-v2-otel-collector-64cf698f5c-8s7qj   1/1     Running   0          14m

Доступ к интерфейсу HyperDX​

Примечание

Даже при использовании Managed ClickStack локальный экземпляр HyperDX, развёрнутый в кластере Kubernetes, всё равно необходим. Он предоставляет ключ ингестии, управляемый сервером OpAMP, входящим в состав HyperDX, который обеспечивает безопасный приём данных через развёрнутый OTel collector — возможность, которая в настоящее время недоступна в Managed ClickStack.

В целях безопасности сервис использует Кластерный IP и по умолчанию не доступен извне.

Чтобы получить доступ к интерфейсу HyperDX, настройте переадресацию с порта 3000 на локальный порт 8080.

kubectl port-forward \
 pod/$(kubectl get pod -l app.kubernetes.io/name=hdx-oss-v2 -o jsonpath='{.items[0].metadata.name}' -n otel-demo) \
  8080:3000 \
 -n otel-demo

Перейдите по адресу http://localhost:8080 для доступа к интерфейсу HyperDX.

Создайте пользователя, указав имя пользователя и пароль, соответствующие требованиям сложности.

Интерфейс HyperDX

Получение ключа API для приёма данных​

Ингестия данных в OTel collector, развёрнутый с помощью ClickStack, защищена ключом ингестии.

Перейдите в Team Settings и скопируйте Ingestion API Key из раздела API Keys. Этот ключ API обеспечивает безопасный приём данных через коллектор OpenTelemetry.

Скопировать API-ключ

Создание секрета Kubernetes для API-ключа​

Создайте новый Kubernetes secret с ключом API для приёма данных и config map, содержащую расположение OTel collector, развёрнутого с помощью Helm-чарта ClickStack. Последующие компоненты будут использовать их для приёма данных в collector, развёрнутый с помощью Helm-чарта ClickStack:

# create secret with the ingestion API key
kubectl create secret generic hyperdx-secret \
--from-literal=HYPERDX_API_KEY=<ingestion_api_key> \
-n otel-demo

# create a ConfigMap pointing to the ClickStack OTel collector deployed above
kubectl create configmap -n=otel-demo otel-config-vars --from-literal=YOUR_OTEL_COLLECTOR_ENDPOINT=http://my-hyperdx-hdx-oss-v2-otel-collector:4318

Перезапустите поды демонстрационного приложения OpenTelemetry, чтобы учесть ключ API для приёма данных.

kubectl rollout restart deployment -n otel-demo -l app.kubernetes.io/part-of=opentelemetry-demo

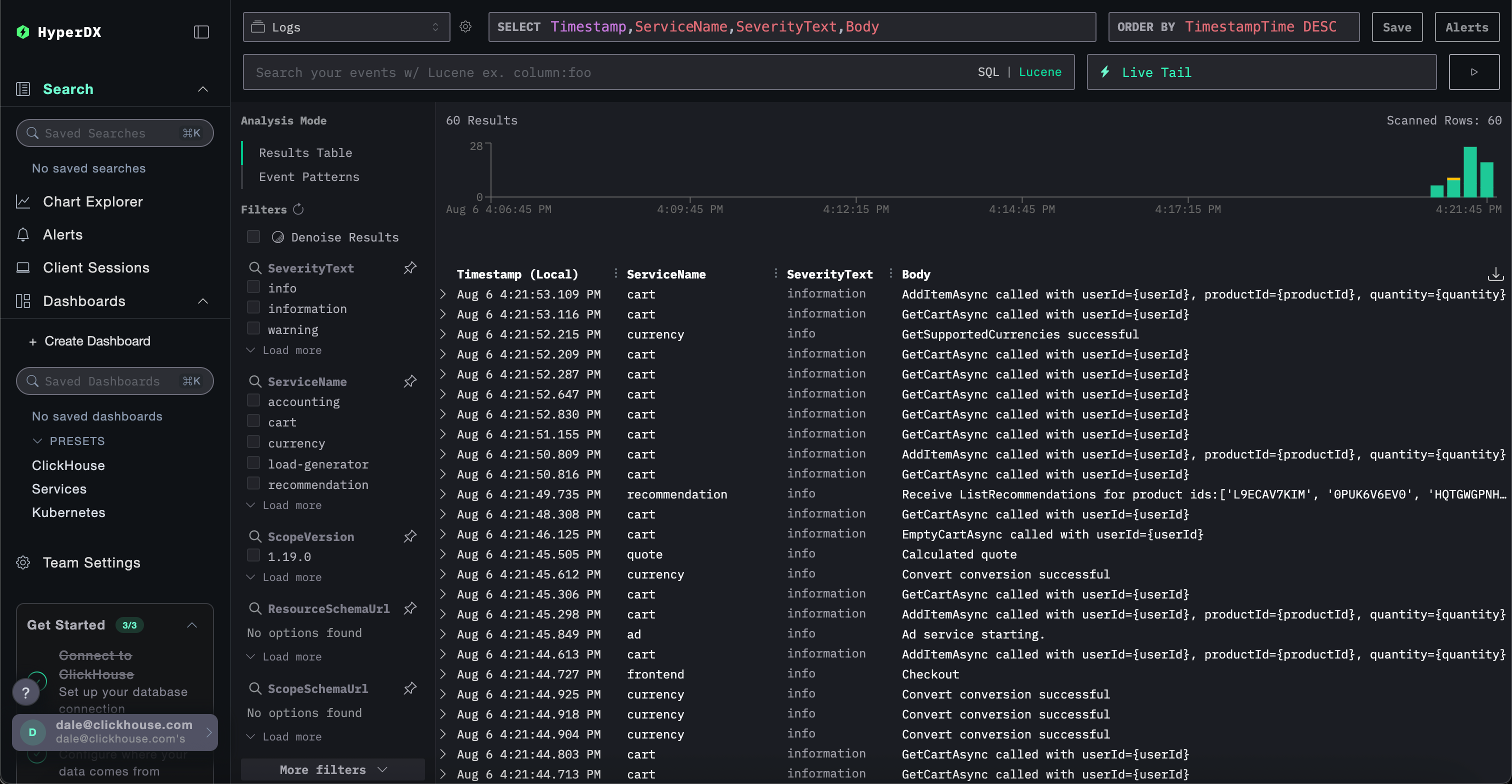

Данные трассировки и журналов из демонстрационных сервисов теперь должны начать поступать в HyperDX.

Данные Kubernetes в HyperDX

Добавьте репозиторий Helm для OpenTelemetry​

Для сбора метрик Kubernetes мы развернём стандартный OTel collector, настроив его на безопасную отправку данных в наш ClickStack collector с использованием указанного выше ключа API для приёма данных.

Для этого необходимо установить Helm-репозиторий OpenTelemetry:

# Add Otel Helm repo
helm repo add open-telemetry https://open-telemetry.github.io/opentelemetry-helm-charts

Развертывание компонентов коллектора Kubernetes​

Для сбора логов и метрик как с самого кластера, так и с каждого узла, необходимо развернуть два отдельных коллектора OpenTelemetry, каждый со своим манифестом. Два предоставленных манифеста — k8s_deployment.yaml и k8s_daemonset.yaml — работают совместно для сбора исчерпывающих телеметрических данных из вашего кластера Kubernetes.

  • k8s_deployment.yaml разворачивает единственный экземпляр коллектора OpenTelemetry, отвечающий за сбор событий и метаданных во всём кластере. Он собирает события Kubernetes, метрики кластера и обогащает телеметрические данные метками и аннотациями подов. Этот коллектор работает как отдельное развертывание с одной репликой, чтобы избежать дублирования данных.

  • k8s_daemonset.yaml разворачивает коллектор на основе ДемонСета, который запускается на каждом узле вашего кластера. Он собирает метрики на уровне узлов и подов, а также логи контейнеров, используя компоненты kubeletstats, hostmetrics и процессоры Kubernetes Attribute Processor. Эти коллекторы обогащают логи метаданными и отправляют их в HyperDX с помощью экспортера OTLP.

Вместе эти манифесты обеспечивают полную обсервабилити всего стека в кластере — от инфраструктуры до телеметрии на уровне приложений — и отправляют обогащённые данные в ClickStack для централизованного анализа.

Сначала установите коллектор в виде Развертывания:

# download manifest file
curl -O https://raw.githubusercontent.com/ClickHouse/clickhouse-docs/refs/heads/main/docs/use-cases/observability/clickstack/example-datasets/_snippets/k8s_deployment.yaml
# install the helm chart
helm install --namespace otel-demo k8s-otel-deployment open-telemetry/opentelemetry-collector -f k8s_deployment.yaml
k8s_deployment.yaml
# k8s_deployment.yaml
mode: deployment

image:
  repository: otel/opentelemetry-collector-contrib
  tag: 0.123.0

# We only want one of these collectors - any more and we'd produce duplicate data
replicaCount: 1

presets:
  kubernetesAttributes:
    enabled: true
    # When enabled, the processor will extract all labels for an associated pod and add them as resource attributes.
    # The label's exact name will be the key.
    extractAllPodLabels: true
    # When enabled, the processor will extract all annotations for an associated pod and add them as resource attributes.
    # The annotation's exact name will be the key.
    extractAllPodAnnotations: true
  # Configures the collector to collect Kubernetes events.
  # Adds the k8sobject receiver to the logs pipeline and collects Kubernetes events by default.
  # More Info: https://opentelemetry.io/docs/kubernetes/collector/components/#kubernetes-objects-receiver
  kubernetesEvents:
    enabled: true
  # Configures the Kubernetes Cluster Receiver to collect cluster-level metrics.
  # Adds the k8s_cluster receiver to the metrics pipeline and adds the necessary rules to ClusteRole.
  # More Info: https://opentelemetry.io/docs/kubernetes/collector/components/#kubernetes-cluster-receiver
  clusterMetrics:
    enabled: true

extraEnvs:
  - name: HYPERDX_API_KEY
    valueFrom:
      secretKeyRef:
        name: hyperdx-secret
        key: HYPERDX_API_KEY
        optional: true
  - name: YOUR_OTEL_COLLECTOR_ENDPOINT
    valueFrom:
      configMapKeyRef:
        name: otel-config-vars
        key: YOUR_OTEL_COLLECTOR_ENDPOINT

config:
  exporters:
    otlphttp:
      endpoint: "${env:YOUR_OTEL_COLLECTOR_ENDPOINT}"
      compression: gzip
      headers:
        authorization: "${env:HYPERDX_API_KEY}"
  service:
    pipelines:
      logs:
        exporters:
          - otlphttp
      metrics:
        exporters:
          - otlphttp

Далее разверните коллектор в виде ДемонСета для сбора метрик и логов на уровне узлов и подов:

# download manifest file
curl -O https://raw.githubusercontent.com/ClickHouse/clickhouse-docs/refs/heads/main/docs/use-cases/observability/clickstack/example-datasets/_snippets/k8s_daemonset.yaml
# install the helm chart
helm install --namespace otel-demo k8s-otel-daemonset open-telemetry/opentelemetry-collector -f k8s_daemonset.yaml

k8s_daemonset.yaml

# k8s_daemonset.yaml
mode: daemonset

image:
  repository: otel/opentelemetry-collector-contrib
  tag: 0.123.0

# Required to use the kubeletstats cpu/memory utilization metrics
clusterRole:
  create: true
  rules:
    - apiGroups:
        - ''
      resources:
        - nodes/proxy
      verbs:
        - get

presets:
  logsCollection:
    enabled: true
  hostMetrics:
    enabled: true
  # Configures the Kubernetes Processor to add Kubernetes metadata.
  # Adds the k8sattributes processor to all the pipelines and adds the necessary rules to ClusterRole.
  # More Info: https://opentelemetry.io/docs/kubernetes/collector/components/#kubernetes-attributes-processor
  kubernetesAttributes:
    enabled: true
    # When enabled, the processor will extract all labels for an associated pod and add them as resource attributes.
    # The label's exact name will be the key.
    extractAllPodLabels: true
    # When enabled, the processor will extract all annotations for an associated pod and add them as resource attributes.
    # The annotation's exact name will be the key.
    extractAllPodAnnotations: true
  # Configures the collector to collect node, pod, and container metrics from the API server on a kubelet..
  # Adds the kubeletstats receiver to the metrics pipeline and adds the necessary rules to ClusterRole.
  # More Info: https://opentelemetry.io/docs/kubernetes/collector/components/#kubeletstats-receiver
  kubeletMetrics:
    enabled: true

extraEnvs:
  - name: HYPERDX_API_KEY
    valueFrom:
      secretKeyRef:
        name: hyperdx-secret
        key: HYPERDX_API_KEY
        optional: true
  - name: YOUR_OTEL_COLLECTOR_ENDPOINT
    valueFrom:
      configMapKeyRef:
        name: otel-config-vars
        key: YOUR_OTEL_COLLECTOR_ENDPOINT

config:
  receivers:
    # Configures additional kubelet metrics
    kubeletstats:
      collection_interval: 20s
      auth_type: 'serviceAccount'
      endpoint: '${env:K8S_NODE_NAME}:10250'
      insecure_skip_verify: true
      metrics:
        k8s.pod.cpu_limit_utilization:
          enabled: true
        k8s.pod.cpu_request_utilization:
          enabled: true
        k8s.pod.memory_limit_utilization:
          enabled: true
        k8s.pod.memory_request_utilization:
          enabled: true
        k8s.pod.uptime:
          enabled: true
        k8s.node.uptime:
          enabled: true
        k8s.container.cpu_limit_utilization:
          enabled: true
        k8s.container.cpu_request_utilization:
          enabled: true
        k8s.container.memory_limit_utilization:
          enabled: true
        k8s.container.memory_request_utilization:
          enabled: true
        container.uptime:
          enabled: true

  exporters:
    otlphttp:
      endpoint: "${env:YOUR_OTEL_COLLECTOR_ENDPOINT}"
      compression: gzip
      headers:
        authorization: "${env:HYPERDX_API_KEY}"

  service:
    pipelines:
      logs:
        exporters:
          - otlphttp
      metrics:
        exporters:
          - otlphttp

Исследование данных Kubernetes в HyperDX​

Перейдите в интерфейс HyperDX — используя экземпляр, развёрнутый в Kubernetes, или через Managed ClickStack.

Управляемый ClickStack

Если вы используете Managed ClickStack, просто войдите в свой сервис ClickHouse Cloud и выберите «ClickStack» в левом меню. Аутентификация произойдёт автоматически, и вам не потребуется создавать пользователя.

Источники данных для логов, метрик и трассировок будут автоматически созданы для вас.

ClickStack с открытым исходным кодом

Чтобы получить доступ к локально развернутому экземпляру HyperDX, выполните локальную команду port-forward, а затем откройте HyperDX по адресу http://localhost:8080.

kubectl port-forward \
 pod/$(kubectl get pod -l app.kubernetes.io/name=hdx-oss-v2 -o jsonpath='{.items[0].metadata.name}' -n otel-demo) \
  8080:3000 \
 -n otel-demo
ClickStack в продуктивной среде

В продуктивной среде мы рекомендуем использовать входной шлюз с TLS, если вы не используете Managed ClickStack. Например:

helm upgrade my-hyperdx hyperdx/hdx-oss-v2 \
--set hyperdx.ingress.enabled=true \
--set hyperdx.ingress.host=your-domain.com \
--set hyperdx.ingress.tls.enabled=true

Для просмотра данных Kubernetes перейдите на специальную панель мониторинга по адресу /kubernetes, например http://localhost:8080/kubernetes.

Каждая из вкладок — Поды, Узлы и Пространства имен — должна содержать данные.

ClickHouse в Kubernetes
